早期大部分醫療器械生產企業對醫療器械研發過程中,缺乏對產品進行有效的EMC設計或者考慮不周。在國家對醫療器械EMC要求強檢后,部分企業在進行產品EMC測試或認證的過程中通常出現輻射發射、傳導發射、靜電放電、脈沖群、浪涌等EMC項目不滿足標準要求,而且在短時間內需要尋找問題根源并解決問題將是企業研發設計人員最大的難題。針對產品這一問題,天筠科技團隊骨干成員具有豐富的產品EMC設計開發、測試、整改經驗,借助公司自有EMC測試平臺,為企業提供快速、高質、低成本和滿足產品生產需求的EMC整改服務,全方位幫助企業解決在測試中、研發中、生產中遇到的各種EMC問題。
提供從源頭解決的方案、 提供可批量化的方案、 提供低成本的方案,提供的方案充分考慮產品時間進度、生產工藝等.
電磁干擾(EMI)問題整改服務
電磁抗干擾(EMS)問題整改服務
從產品系統角度全局考慮,通過對產品原理圖、PCB、結構進行詳細分析,從源頭上解決產品的EMC問題,確保為企業提供快速、高效、低成本、可量產的整改方案,達成客戶的利益最大化。
產品名稱:二氧化碳激光治療儀
依據標準:YY0505-2012
EMC問題要點:
輻射發射:存在47.5Mhz、95、142.6、380、428、475.6MHz均為47.5MHz倍頻,該頻率主要來源于激光發生器和主控板,其中47.5MHz多次諧波信號通過電源線和信號線形成共模干擾,產生空間輻射發射。
脈沖群:因產品內部線纜零散、交直流相互交叉耦合,當脈沖群通過交流電耦合至信號線(激光發生器信號控制線)和DC電源線上(12V、5V),當主控板受到來自線纜上的脈沖群干擾,引起誤操作復位。
靜電放電(±6KV,±8KV):
1)空氣放電(±8KV)的電弧通過顯示屏耦合至主控板,通過殼縫隙(導電漆)耦合至主控板;另外,激光發生器與主控板屏蔽盒直接接觸,當靜電放電耦合至主控板后,流經激光發生器,產生電壓差。上述途徑引起光功率復位或顯示等程序報錯等故障。
2)接觸放電(±6KV),通過對聯鎖、腳踏實施接觸放電后,靜電通過線纜干擾至主控板,引起光功率復位。
EMC整改結果展示:

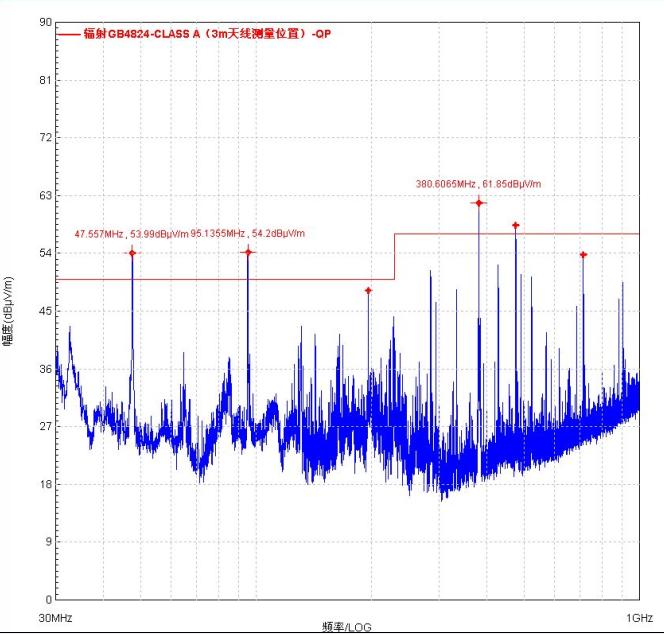

二氧化碳激光治療儀(整改前)

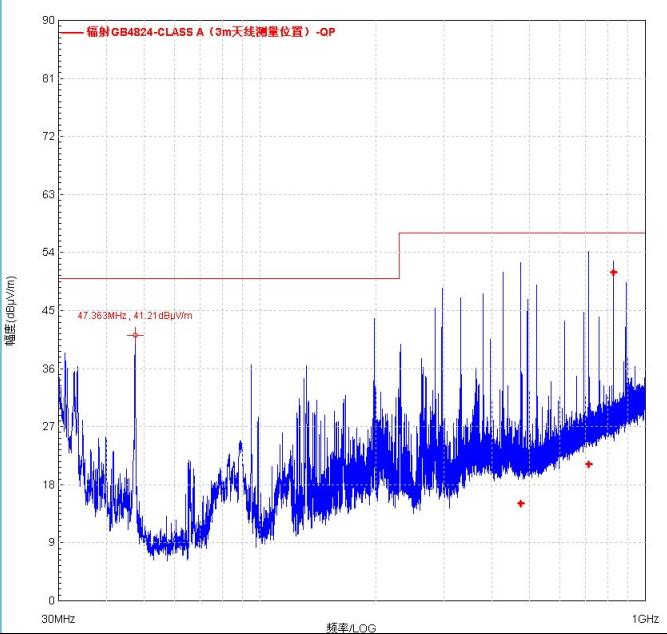

二氧化碳激光治療儀(整改后)
